混合矩陣通常還應該包括以下基本功能：字符信號疊加；解碼器接口以控制云臺和攝像機；報警器接口；控制主機，網絡矩陣以及音頻控制箱、報警接口箱、控制鍵盤等附件。對國內用戶來說，字符疊加應為全中文，以方便不懂英文的操作人員使用，混合矩陣還需要支持級聯，來實現更大的容量，為了適應不同用戶對混合矩陣容量的要求，混合矩陣應該支持模塊化和即插即用(PnP)的，可以通過增加或減少視頻輸入、輸出卡來實現不同容量的組合。

混合矩陣的發展方向是多功能、大容量、可聯網以及可進行遠程切換的。混合矩陣的挑選的要素一般而言混合矩陣的容量達到64×16即為大容量矩陣。如果需要更大容量的混合矩陣，也可以通過多臺混合矩陣級聯來實現。矩陣容量越大，所需技術水平越高，設計實現難度也越大。

混合矩陣的分類

隨著圖像信號技術的發展，和人類對音視頻視覺的提高；圖像信號的傳輸經過了幾個階段的發展，從AV視頻到色差分量(YPbPr)，再到VGA信號，現在到DVI及HDMI、DISPLAYPORT等；在這過程中，應用方便的需要形成了信號矩陣切換，所以說在每個信號階段都有相應的矩陣切換器；現在隨著IP技術和圖像壓縮技術的發展，形成了多媒體流(基于MPEG-4，H2。64)交換的虛擬矩陣器；

按照傳輸信號形式來分為：模擬矩陣切換器和數字矩陣切換器；

混合矩陣的功能是將一路或多路視音頻信號分別傳輸給一個或者多個顯示設備，因此我們可以按照信號源的不同來分類矩陣切換器。也就是，根據想要切分的信號不同，來確定矩陣切換器的種類。矩陣切換器按信號源的類型可以分為：VGA、AV、V，YPbPr矩陣切換器等等。例如：VGA矩陣切換器就是輸入輸出信號為VGA信號的矩陣切換器。其它類型可以類推，這里就不再累述。

VGA矩陣

VGA信號的組成分為五種：RGBHV，分別是紅綠藍三原色和行場同步信號。VGA傳輸距離非常短，實際工程中為了傳輸更遠的距離，人們把VGA線拆開，將RGBHV五種信號分離出來，分別用五根同軸電纜傳輸，這種傳輸方式叫RGB傳輸，習慣上這種信號也叫RGB信號，其實本質上RGB和VGA是沒有什么區別的。

VGA接口，也叫D-Sub接口。VGA接口是一種D型接口，上面共有15針空，分成三排，每排五個。VGA接口是顯卡上應用最為廣泛的接口類型，絕大多數的顯卡都帶有此種接口。目前大多數計算機與外部顯示設備之間都是通過模擬VGA接口連接，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，信號通過電纜傳輸到顯示設備中。

RGB矩陣

VGA信號的組成分為五種：RGBHV，分別是紅綠藍三基色和行場同步信號。VGA傳輸距離非常短，實際工程中為了傳輸更遠的距離，人們把VGA線拆開，將RGBHV五種信號分離出來，分別用五根同軸電纜傳輸，這種傳輸方式叫RGB傳輸，習慣上這種信號也叫RGB信號，其實信號本質上RGB和VGA是沒有什么區別。

RGB傳輸采用BNC加同軸電纜傳輸。RGB電纜有5個連接頭用于接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。

AV矩陣

AV端口(又稱復合端口)是家用影音電器用來傳送類比視訊如 NTSC、PAL、SECAM的常見端口。AV端口通常是黃色的RCA端口，另外配合兩條紅色與白色的RCA端口傳送音訊。歐洲的電視機通常以 SCART端口取代RCA端口，不過SCART的設計上可以載送畫質比YUV更好的RGB訊號，故也被用來連接顯示器、電視游樂器或DVD播放機。在專業應用當中，也有使用BNC端口以求獲得更佳品質。

DVI矩陣

DVI接口是接口技術為基礎，最小化傳輸差分信號電子協議作為基本電氣連接。一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯卡芯片中，也可以以附加芯片的形式出現在顯卡上；而接收器則是顯示器上的一塊電路，它可以接受數字信號，將其解碼并傳遞到數字顯示電路中，通過這兩者，顯卡發出的信號成為顯示器上的圖象。

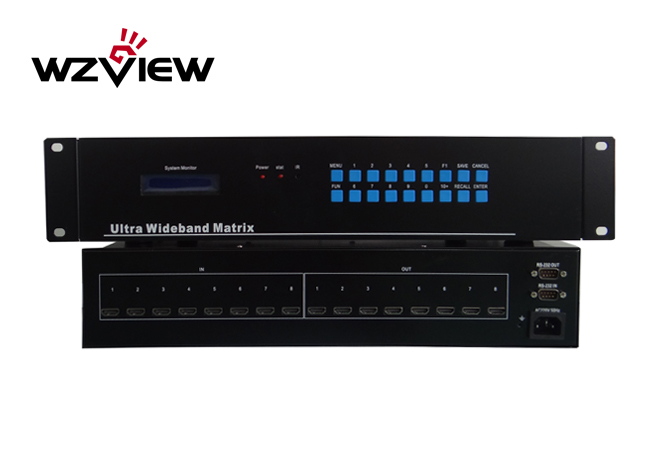

hdmi矩陣

混合矩陣解析視頻矩陣的概念HDMI又被稱為高清晰度多媒體接口，是首個支持在單線纜上傳輸，不經過壓縮的全數字高清晰度、多聲道音頻和智能格式與控制命令數據的數字接口。

包交換型虛擬矩陣器

包交換型虛擬矩陣器是通過包交換的方式實現圖像數據的傳輸和切換。包交換型矩陣目前已經比較普及，比如已經廣泛應用的遠程監控中心，即在本地錄像端把圖像壓縮，然后把壓縮的碼流通過網絡發送到遠端，在遠端解碼后，顯示在大屏幕上。
