智能熱成像一體測溫儀
操作手冊
安全注意事項:
1) 請不要觸摸鏡頭,防止鏡頭被損壞或變臟。
2) 請注意防止鏡頭被磨損、刮花甚至刮破。
3) 將設備安裝在有防水、防雷措施的環境中。
4) 因非制冷紅外熱像儀使用非常靈敏的熱感應器,因此在任何情況下(開機或關機)不得將鏡頭直接對準強烈幅射源(如太陽、激光束直射或反射等),否則將對非制冷紅外熱像儀造成永久性損害。
5) 該產品是精密的電子儀器設備,所以在使用、存儲和運輸過程中,請小心處理,防止設備被外力大力沖撞或從高處墜落等危險動作。
6) 運輸與儲存期間,環境溫度不允許低于-25℃;運輸期間必須使用原配包裝箱。
7) 開啟設備前,請確保為原裝電源適配器并連接正確。如果電源連接錯誤,可能導致設備損壞。
8) 如果設備運行異常,請聯系供應商,不要自行拆除設備。
1 結構及安裝說明

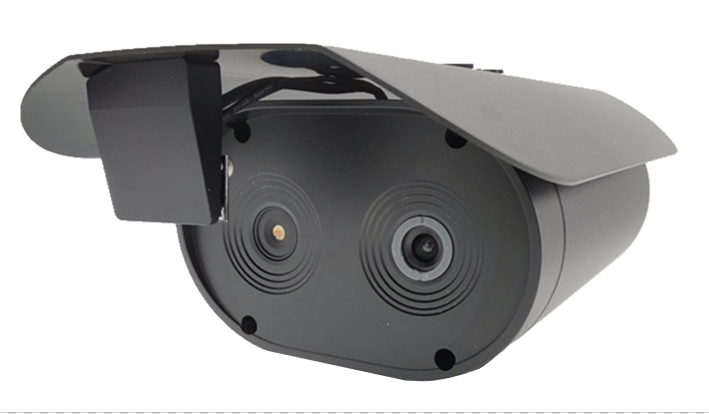

1.1 儀器外形
1.2 安裝說明

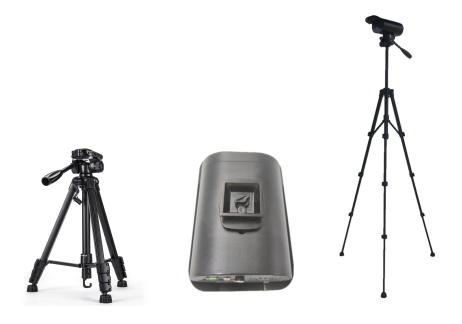

1.2.1 三腳架安裝
打開三腳架包裝箱,取出三腳架及三腳架配件,擰在設備底部對應螺絲孔。

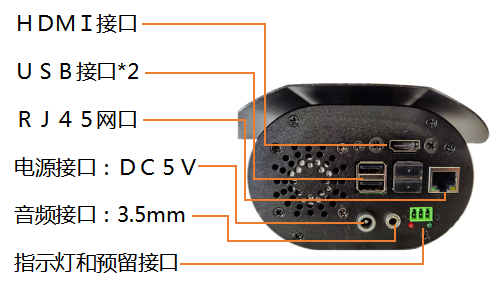

1.2.2 接口說明
HDMI接口:顯示設備接入
電源接口:連接5V直流電源
音頻接口:3.5mm音頻接口(可選HDMI或3.5mm作為聲音輸出)
USB接口:接外設

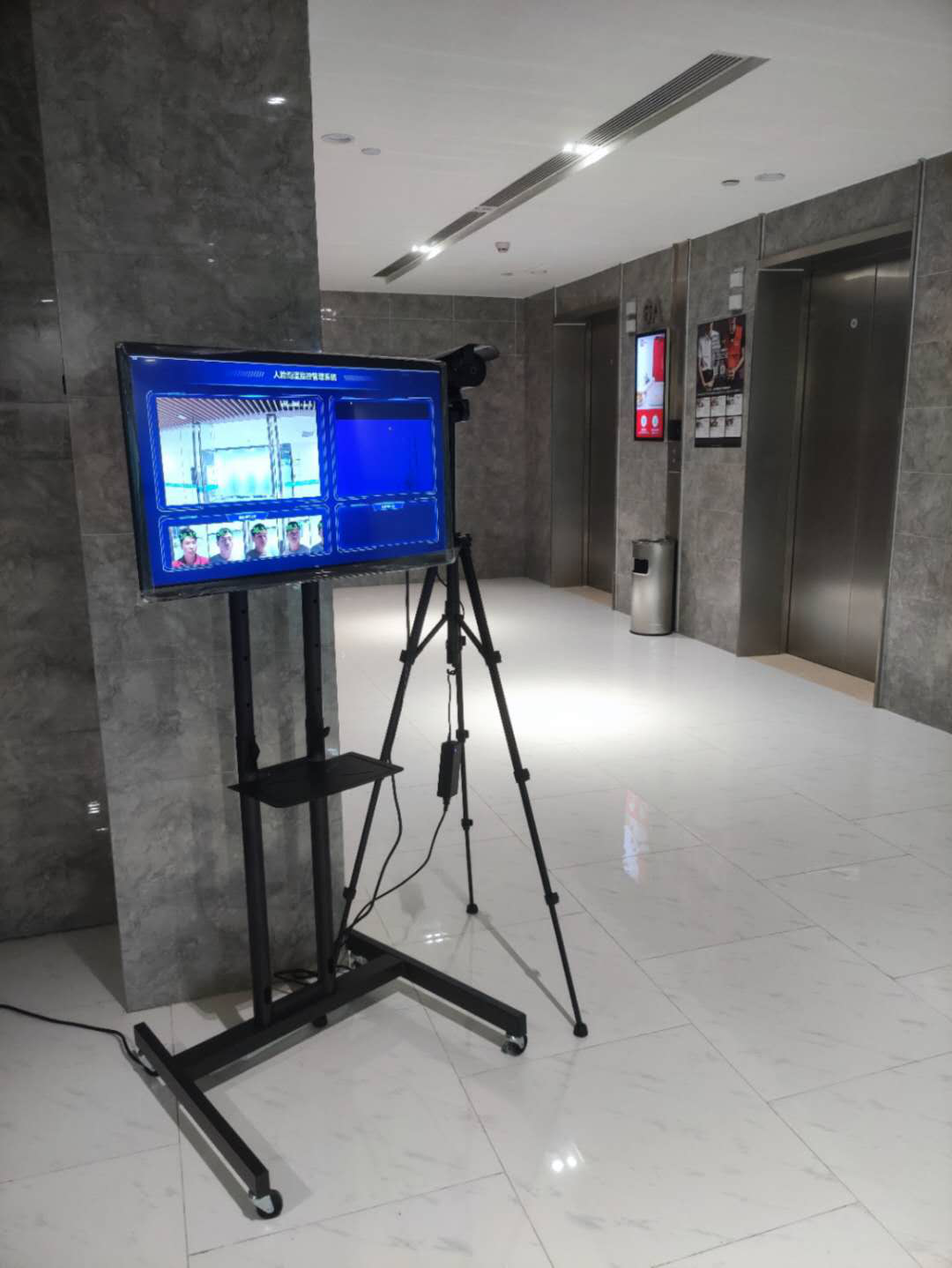

1.2.3 安裝后實景示例
2 設備操作說明
2.1 測溫主界面
系統啟動后會自動進入測溫界面。

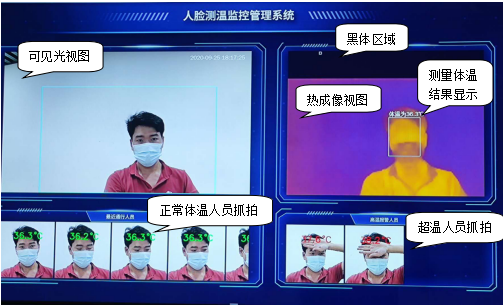

軟件主界面分為測溫區域與圖像顯示區域。
1. 可見光實時視頻顯示區;
2. 紅外熱成像實時視頻顯示區;
3. 正常體溫通行抓拍顯示區;
4. 超溫人員抓拍顯示區:當檢測到有超過報警設定溫度的人員時,會自動抓拍顯示,并提示報警聲。

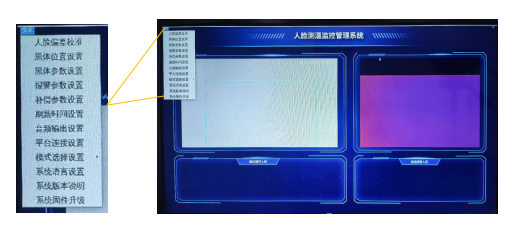

2.2 菜單:接上鼠標-點擊左上角“菜單”-調出相關功能設置項。

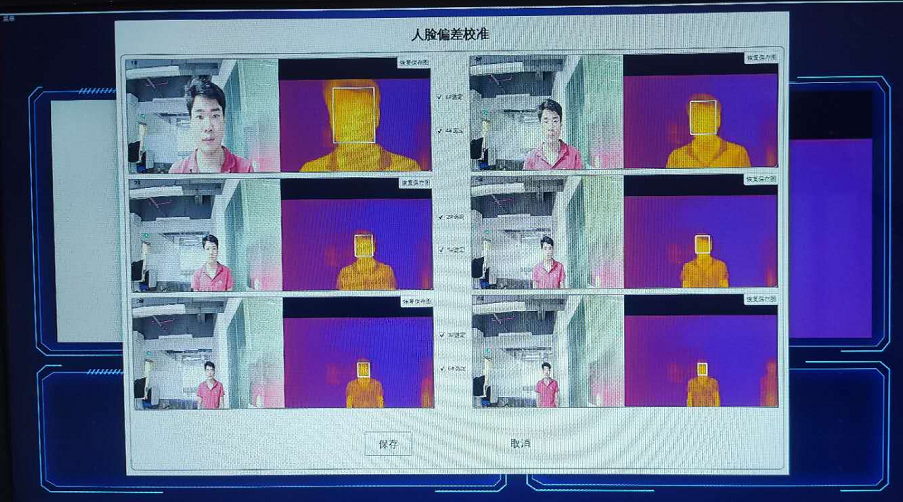

2.2.1人臉偏差校準(出廠設置完成)
如熱成像畫面人臉框不在人臉中間,則需進行人臉偏差校準,如下圖,共6個測溫位置,由近到遠,選擇相同位置的框左右調整。

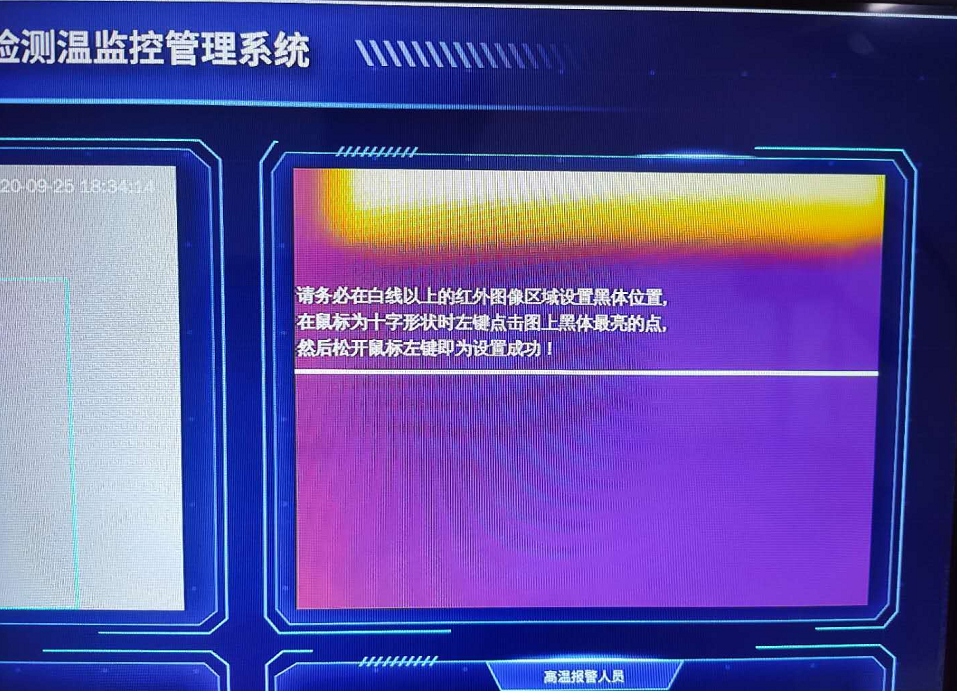

2.2.2黑體位置設置(出廠設置完成):選擇黑體位置設置,按熱成像畫面提示調節。

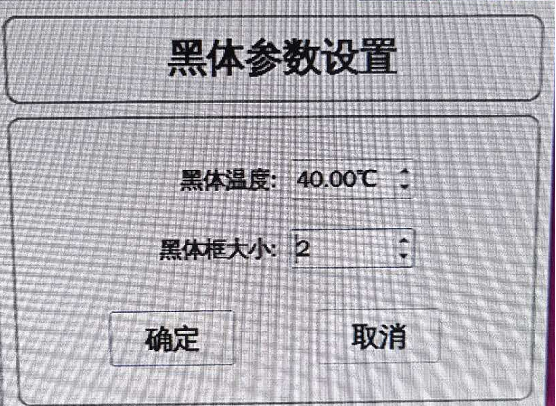

2.2.3 黑體參數設置(出廠設置完成)
2.2.4 報警參數設置
默認設置的報警溫度為37.3°,如需更改:菜單-報警參數設置調節。
2.2.5 補償參數設置(重要)
此設置根據現場環境更改
如熱成像背景非高溫時,選正常模式;
如熱成像背景高溫時,選高溫環境;(額溫模式,外界對測溫的影響小,一般放置在室外環境,或者相機正對室外等高溫背景)
如現場測出溫度跟體溫槍測出溫度偏差較大,需要設置此選項。
1. 首先將補償模式勾取消(真實溫度)。
2. 看此時測出的溫度數值,如35.5°,此時調節補償參數設置為+1℃
(如需設置,請聯系技術人員)
2.2.6 刷新時間設置:界面下方正常通行人員和高溫報警人員默認刷新時間2分鐘,如需更改,菜單-刷新時間設置

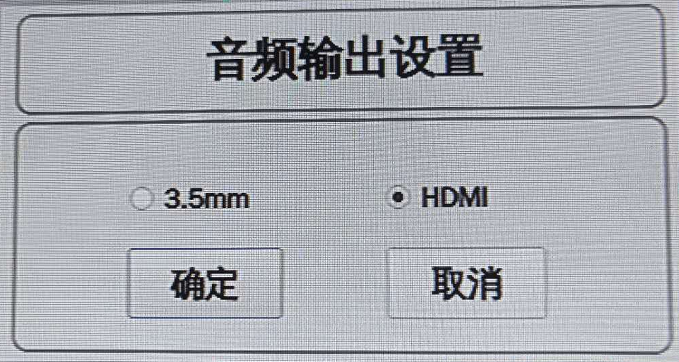

2.2.7 音頻輸出設置
此選項為音頻輸出接口,如輸出線為HDMI-HDMI線,則可以選擇HDMI輸出,若信號線為HDMI-VGA線時,可以選擇3.5MM輸出,此時可以接3.5mm的喇叭作為報警輸出。
2.2.8 平臺連接設置(如需請聯系技術人員)
2.2.9 模式選擇設置:如設備安裝在安檢門上使用,請切換安檢門模式。
2.2.10系統語言設置:測溫界面語言設置簡體中文、英文可選(系統語言需訂制)
2.2.11 系統版本說明
2.2.12 系統固件升級(如需請聯系技術人員)
3 正常、高溫人員照片

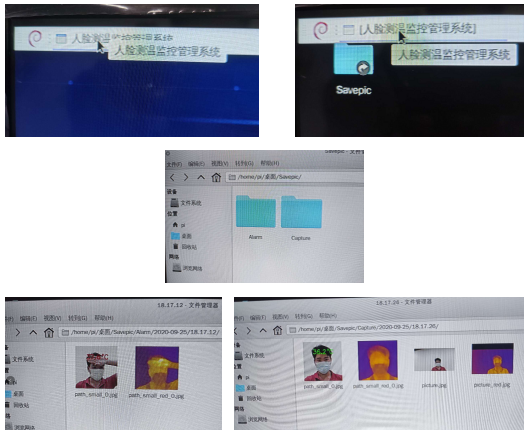

鼠標往屏幕上邊緣移動,點擊“人臉測溫監控管理系統”收起測溫界面,在桌面左上有一個文件夾名為,雙擊“Savepic”,“Alarm”為超溫報警照片記錄,“Capture”為所有測溫照片記錄。
4 使用注意事項
(1) 測溫設備開機后,大約有5-10分鐘左右的預熱時間。
(2) 系統軟件出廠安裝完成,現場使用時直接開機即可,內部文件請勿修改刪除,否則軟件將無法運行。
(3) 系統連續運行時間建議為12小時,超過12小時建議關閉電腦、切斷電源總開關后重新開機。
(4) 有效距離0.5米-4米,最佳測溫距離0.5-2.5米。
5 獲取更多信息
本使用說明將指導您使用您的熱成像測溫儀,如需獲取更多的幫助信息,可以向廠家尋求技術支持。
