HDMI矩陣類型該如何去選擇？

根據需要的輸入和輸出信號的數量和種類來選擇HDMI矩陣切換器是將一路或多路視HDMI信號分別傳輸給一個或者多個顯示設備,如兩臺電腦主機要共用一個顯示器矩陣切換器可以將兩臺電腦主機上的內容任意切換到同一個或多個顯示器。.

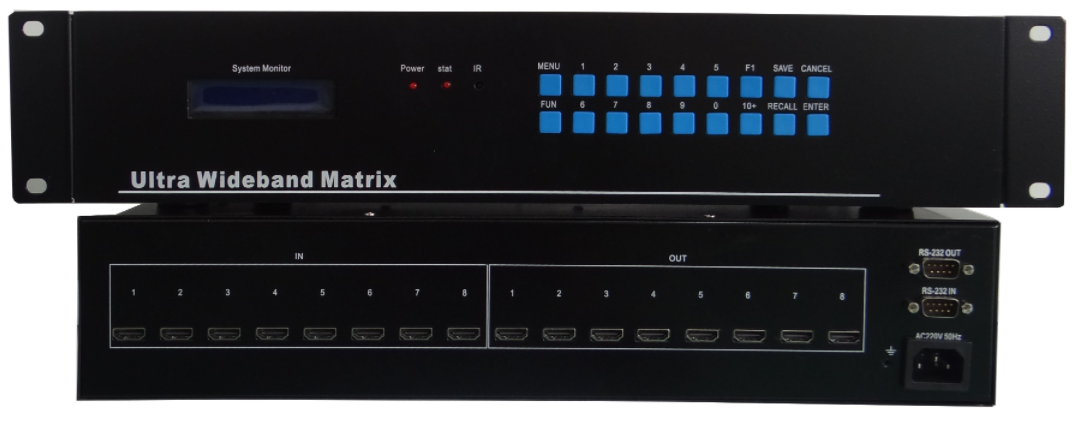

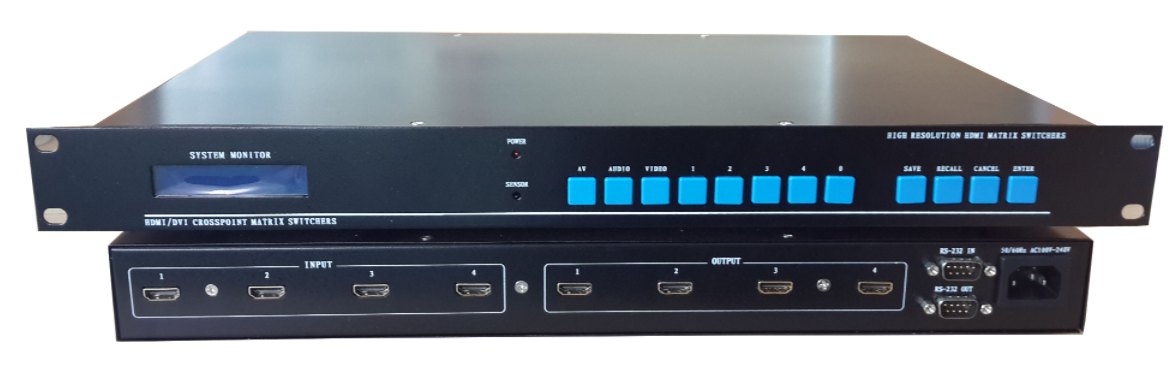

中文名稱 HDMI矩陣

英文名稱 HDMI matrix

別名 網絡中控HDMI矩陣

產品規格 4進4出、8進8出、9進9出、13進 14

控制方式 紅外遙控、按鍵、手機APP無線控制

矩陣切換的概念

矩陣的概念引用高數中的線性代數的概念，一般指在多路輸入的情況下有多路的輸出選擇，形成下圖的矩陣結構，既每一路輸出都可與不同的輸入信號“短接” ，每路輸出只能接通某一路輸入，但某一路輸入都可(同時)接通不同的輸出， 輸出1=輸入1，輸出2=輸入2，而輸出3=輸出4=輸入3，或者說，每一路輸出可“獨立”地在輸入中進行選擇，而不必關

心其它通道的輸出情況，即可以與其它輸出不同，也可以相同。舉例說，8選4是指有4個獨立的輸出，每個輸出可在8個輸入中任選，或者說有4個獨立的8選1，只是8個輸入是相同的。

經常與此混淆的是分配的概念，比如8選1分4是指在8個輸入中選擇出1個輸出，并將其分配成4個相同的輸出，雖然外觀上看有4個輸出，但這4個輸出是相同的，而不是獨立的。一般習慣中，將形成MxN的結構稱為矩陣，而將Mx1的結構稱為切換器或選擇器，其實不過N=1而已，我們?cè)谟懻摃r(shí)都當作矩陣對待。
