五洲HDMI矩陣-功能-參數-深圳廠家

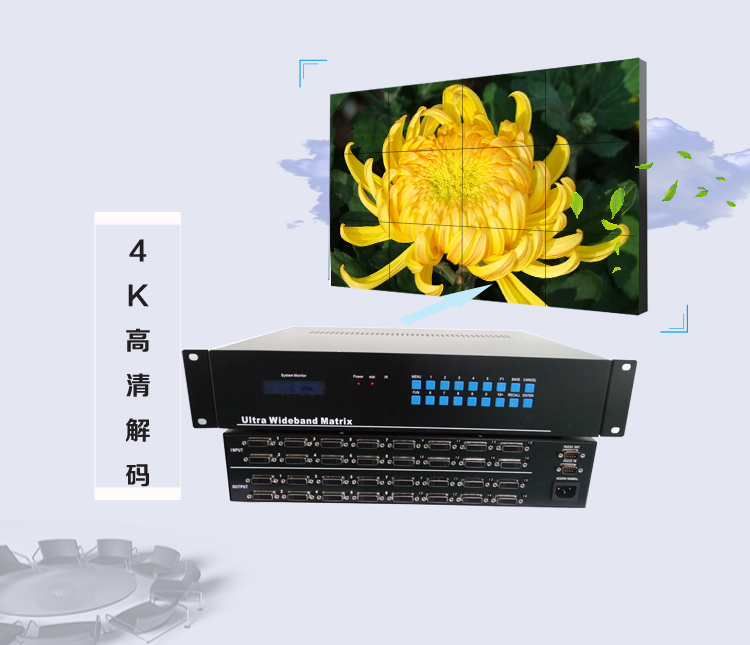

五洲高清HDMI系列切換矩陣，可以充分的將多路輸入信號任意選擇一路或多路分別輸出給一路或多路顯示設備?？杉嫒荩?80p，720p，1080i，1080p，4K30hz分辨率，。安裝簡單，即插即用；切換靈活：手動、遙控、電腦軟件、網絡、等多種控制方式，本產品廣泛用于軍隊、電信、電力、石油、科研等應用領域。

產品性能：

1.高清插卡式高清矩陣采用4路一張板塊，可支持項目現場更換拔插輸入輸出板塊。方便擴展維護，靈活配置輸入輸出路數。

2.兼容DVI/HDMI。輸入信號丟失LED指示，支持藍光DVD等矩陣管理。

3.輸入板塊自帶數字均衡調整電路，輸出板塊自帶信號預加重增益電路。使信號能進行更長距離傳輸。

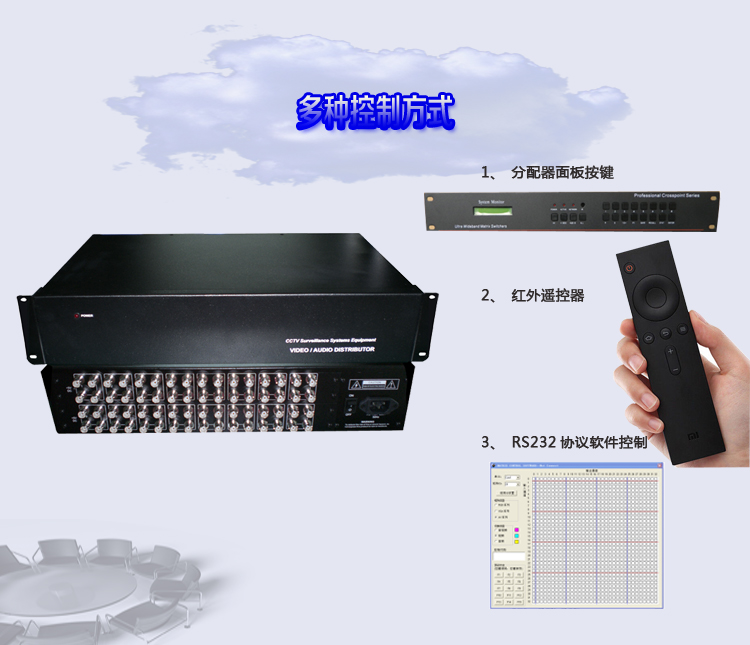

4.采用標準機架式金屬機箱，配有面板按鍵以及液晶顯示屏，可以通過遙控和軟件進行切換。

5.采用處理器控制，矩陣系統有效運行；

6.矩陣自帶斷電記憶功能；

7.矩陣采用全貼片工藝，數字交換芯片，自帶ESD靜電保護功能以及抗干擾功能；

8.運用點對點無損傳輸數字信號方式，保證了高保真的圖像信號輸出；

9.采用標準寬電壓輸入電源。

10.支持EDID管理功能，可通過設備按鍵進行讀取方便快捷

產品參數：

輸入：16路

輸出：16路

像素帶寬:   165MHz,全數字；

接口帶寬:   10.2Gbps

支持分辨率:高清480p，720p，1080i，1080p，4K30hz

位時鐘抖動(Clock Jitter)  <0.15 Tbit；

位上升時間(Risetime )  <0.3Tbit (20%--80%)；

位下降時間(Falltime)   <0.3Tbit (20%--80%)；

傳輸延時   5nS(±1nS)；

切換速度：  210 ns(最長時間)

信號類型：全數字T.M.D.S.信號

接口：   HDMI接口音頻同步切換

信號強度：  T.M.D.S +/- 0.4Vpp

電平：   T.M.D.S 2.9V/3.3V

阻抗：   50Ω

最大直流偏置誤差：   15mV

最大傳輸距離：輸入加輸出大于40米；

控制接口：RS-232雙口；

串行控制接口：RS-232, 9-針D型公接口，

波特率：9600,

數據位：8位,

停止位：1,無奇偶校驗位

串行控制口結構：  2 = TX, 3 = RX, 5 = GND

電源：100VAC ~ 240VAC, 50/60 Hz,國際自適應電源

功耗：28w

溫度：儲存、使用溫度: -20℃~ +70°C

濕度：儲存、使用濕度:10% ~ 90%

機箱尺寸：3U機箱

我們可為客戶提供定制的解決方案，涵蓋了名廚亮灶、智慧交通、智慧銀行、智慧電廠監控、智慧醫療、智慧藥店、數字展廳、娛樂商業等顯示系統解決方案，提供全方位服務體系和先進的顯示解決方案。
